건축사업

NT-Deck

NT-DECK란?

NT-Deck는 지하·옥외 주차장에 적용시 타의 추종을 불허하는 신개념 Deck로서 내구성, 구조성능 향상, 콘크리트 타설시 하부 판 이탈 및 콘크리트 누수 방지와 하부판 부식문제를 완벽히 해결한 새로운 개념의 건축 구조재입니다.

특허등록

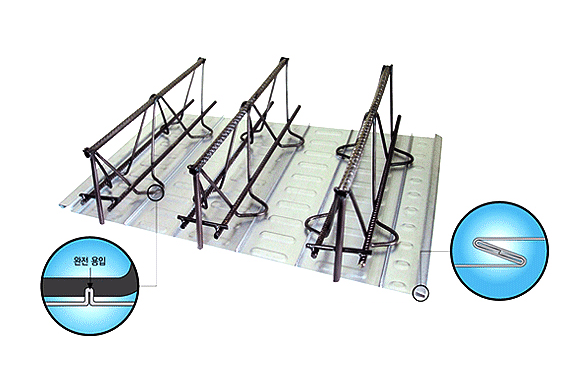

※ 용접부 개선(특허)으로 완벽한 하부면 & 시공품질, 콘크리트 누수방지

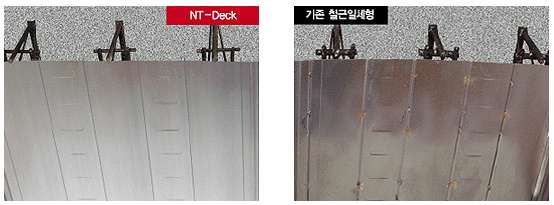

유지 보수가 필요없는 완벽한 외관!
접합부 누수방지!
구조적선능 향상!
용접부 불량 0%!



단면형상

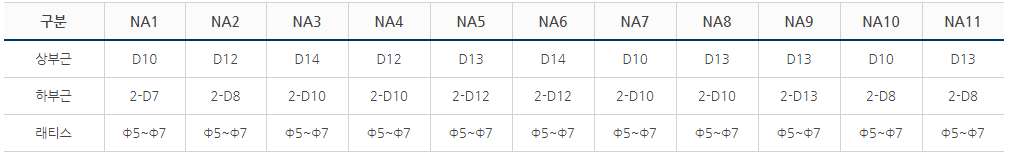

부재조합 NA type

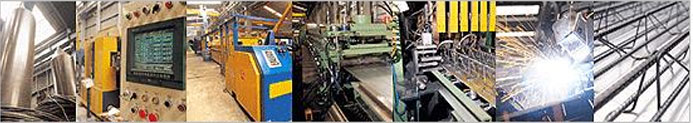

NT-DECK제조공정



제일 NT-DECK TYPE A

부재조합

Aa는Ø7일경우

사양



철근콘크리트조 설치시공

제일 TRUSS DECK 는 시공 위치별로 포장되어 각층 스팬별 사용위치에서 보 거푸집에 설치한다. 슬래브 거푸집 및 동바리가 필요 없이 DECK 설치 작업이 용이하여 공사비 절감 및 공기 단축에 크게 기여한다. 거푸집용 가설자재가 대폭 감소되며 자재적치를 위한 공간을 극소화 시킴으로써 원할한 공사 진행이 가능하다. 또한 일관된 공장생산 제품이므로 피복두께 확보 및 정확한 철근간격 확보가 되므로써 현장 품질관리가 용이한 신개념의 신공법이다.

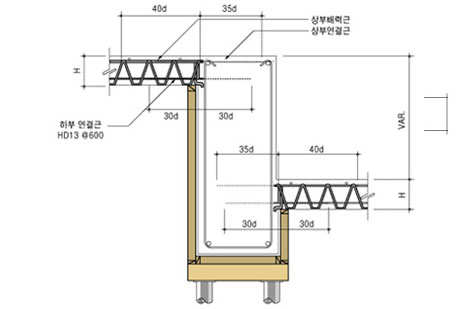

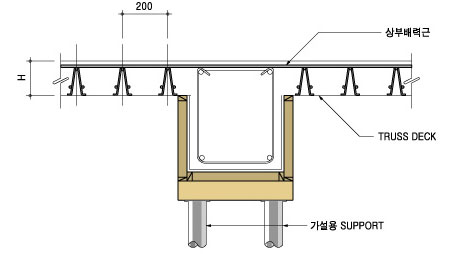

철근콘크리트조 상세도

1.주근방향 JOINT DETAIL

2.배력근 방향 JOINT DETAIL

3.주근 배력근 교차 JOINT DETAIL

4.R.C 연결구간 JOINT DETAIL

5.TRUSS DECK END DETAL

6.TRUSS DECK END DETAL

7.TRUSS DECK END DETA

8.TRUSS DECK END DETA

9.TRUSS DECK END DETA

10.TRUSS DECK END DETA

11.TRUSS DECK END DETA

12.접합상세

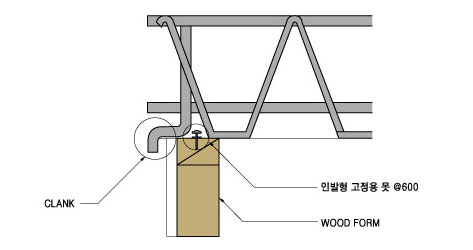

CLANK:R.C거푸집과의 이탈과 좌굴방지를 위해 DECK 단부에 수직으로 용접되어 있음

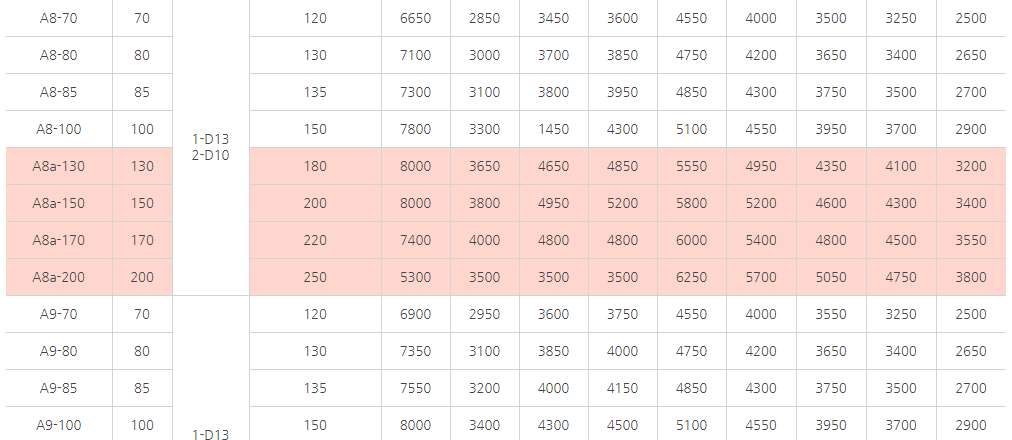

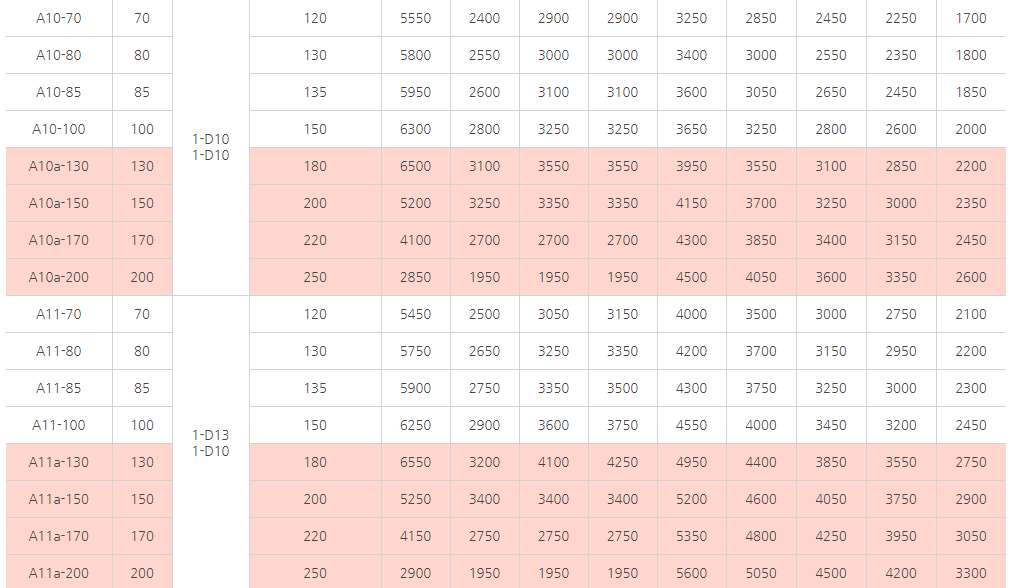

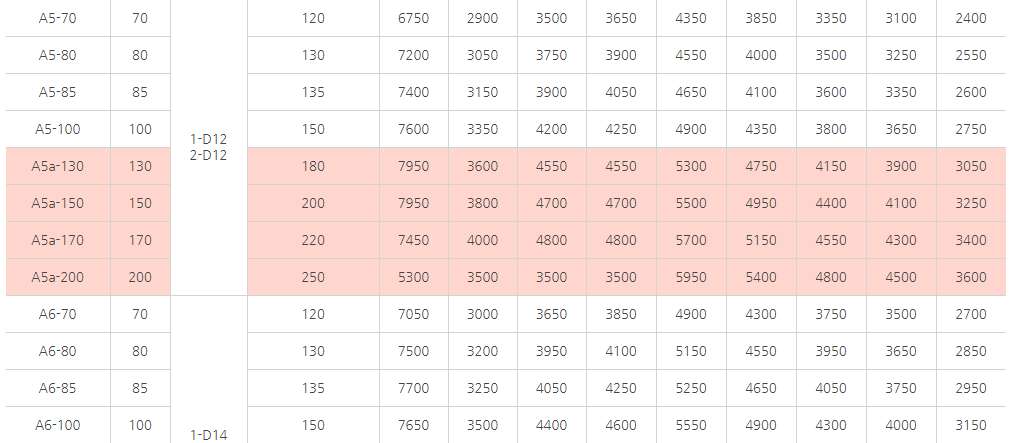

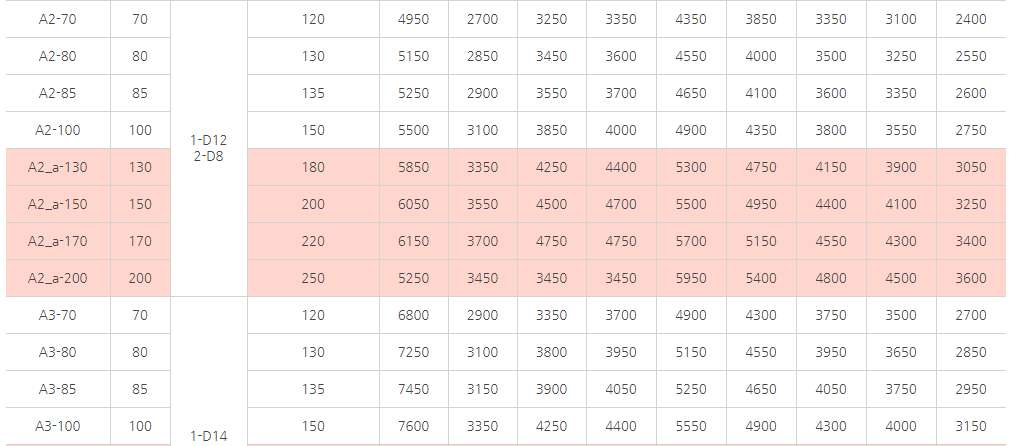

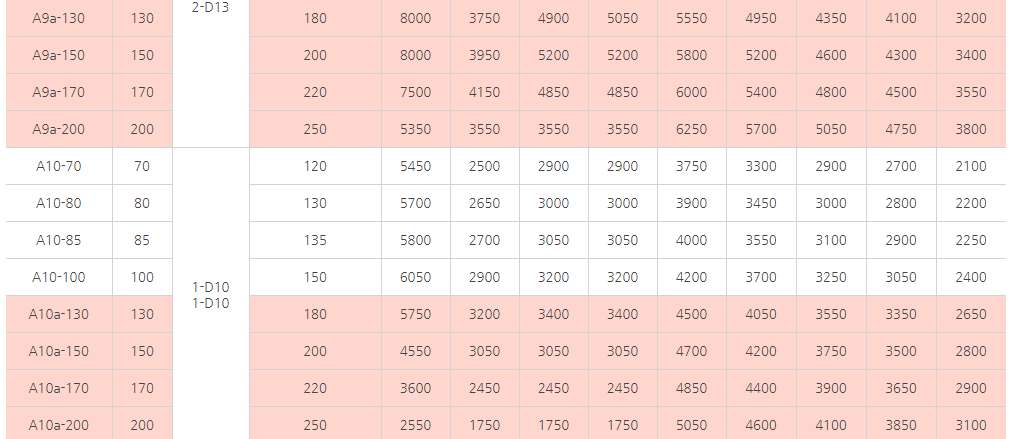

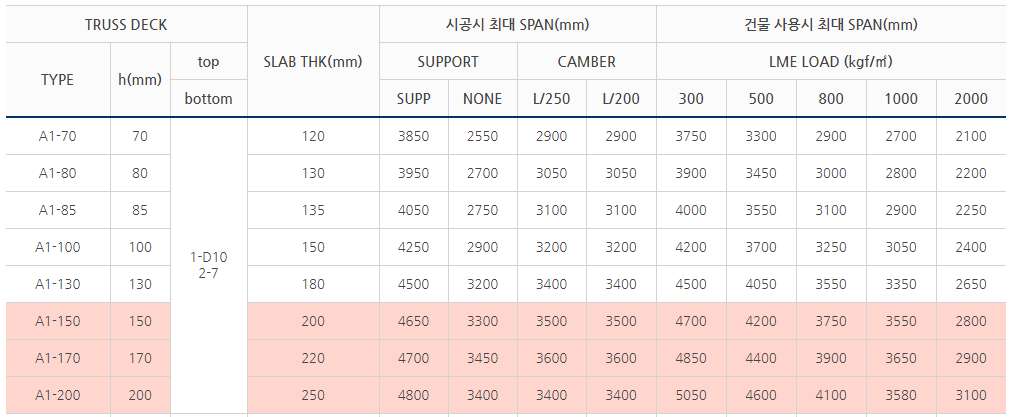

철근콘크리트조 허용 SPAN 알람표

* 상기 최대 SPAN은 보간거리이므로 TRUSS DECK 최대길이는 보의 폭을 감한값을 사용한다.

* 사용시 최대 SPAN은 현장보강철근을 조정이 가능함 - THK 260~300mm 주문제작가능



철골조 설치시공

제일 TRUSS DECK 는 시공 위치별로 포장되어 각층 스팬별 사용위치에서 철골보 위에 설치한다. 슬래브 거푸집 및 동바리가 필요없이 DECK 설치 작업이 용이하여 공사비 절감 및 공기 단축에 크게 기여한다. 또한 일관된 공장생산 제품이므로 피복두께 확보 및 정확한 철근 간격확보가 되므로써 현장 품질관리가 용이한 신개념의 신공법이다.



철골조 상세도

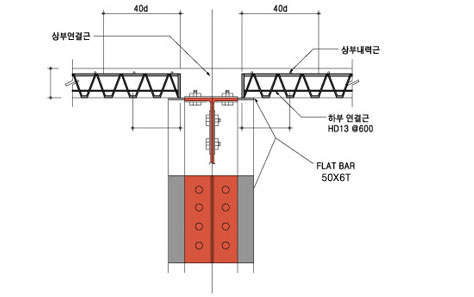

1.주근방향 JOINT DETAIL

STUD BOLT 시공은 구조도면 참조로 시공(TYP.)

2.주근,배력근 방향 JOINT DETAIL

3.TRUSS DECK JOINT DETAIL

4.COVER PLATE JOINT DETAIL

5.TRUSS DECK END DETAIL

H150~200mm

FLATE BAR :L(500~400mm)일때 @600시공

FLATE BAR :L(390~300mm)일때 @900시공

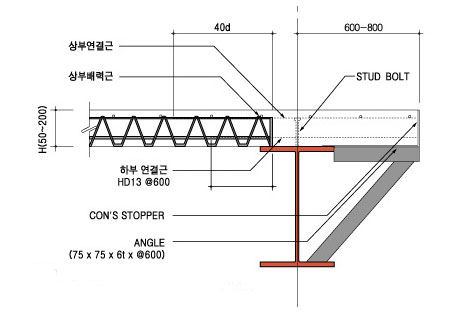

6.TRUSS DECK END DETAIL

H150~200mm

마감800mm이상은 별도 보강재 설치 요망 (BY OTHER)(외부 철골 또는 BRACKET)

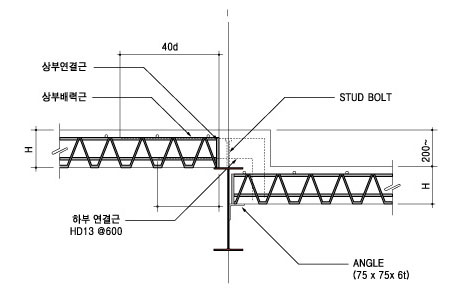

7.SLAB DOWN DETAIL

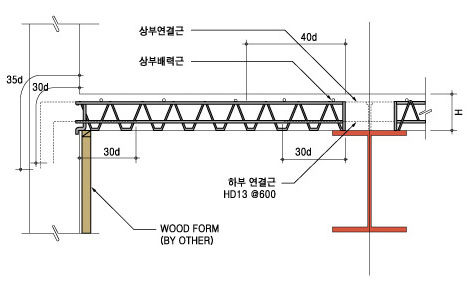

8.TRUSS DECK END DETAIL

9.TRUSS DECK END DETAIL

10.TRUSS DECK END DETAIL

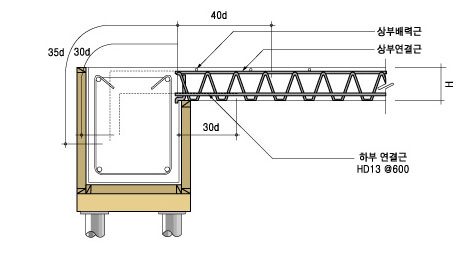

철근 연결시 WALL 폭이 작아 철근 정착길이인 35d,30d가 안 나올경우 철근을 꺽어서 시공한다.

11.C/S ANGLE DETAIL

12.FALT-BAR DETAIL

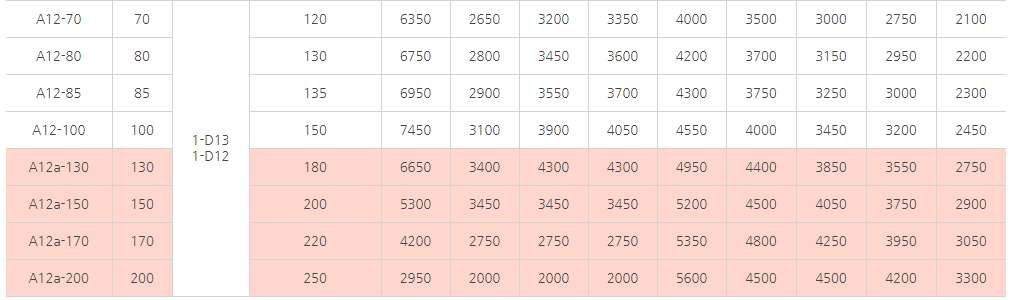

철골조 허용 SPAN 알람표

* 상기 최대 SPAN은 보간거리이므로 TRUSS DECK 최대길이는 보의 폭을 감한값을 사용한다.

* 사용시 최대 SPAN은 현장보강철근을 조정이 가능함 - THK 260~300mm 주문제작가능
